В наличии
Доставка:
Оплата:
Композиция полиэтилена «НОВОПЛАСТ-ПЭ-БД» - пленка применяется для нанесения наружного слоя покрытия при изоляции труб больших диаметров.
| Наименование показателя | Ед. изм. | Норма | Метод испытания |
|---|---|---|---|
|

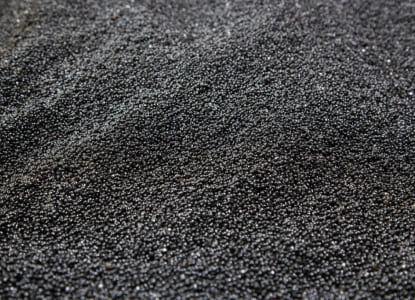

Внешний вид, цвет |
- |
Гранулы одинаковой геометрической формы черного цвета |
Визуально, п. 5.2 |
|
Размер гранул |
мм |
2 – 6 |
п. 5.3 |
|
Индекс текучести расплава (190ºС/2,16 кг) |
г/10 мин |
0,2 – 0,6 |
ISO 1133:1997 |
|
Напряжение на пределе текучести при растяжении при температуре (20±3)°С |
МПа |
15 |
ГОСТ 11262 тип 1 , 100 мм/мин |
|
Относительное удлинение при разрыве при температуре минус (45±3) °С |
% |
100 |
ГОСТ 11262 п.5.5 |
|
Температура размягчения |
°С |
115 105 |
ISO 11359-3 ГОСТ 15088 |
|
Температура хрупкости |
°С |
-70 |
ГОСТ 16783, метод В ASTM D746 |
|
Стойкость к растрескиванию под напряжением при температуре плюс (50±3) °С |
час |
2000 |
ГОСТ 13518 |
|
Пенетрация при температуре плюс 60 °С |
мм |
0,2 |
ГОСТ 51164 |
|
Удельное объемное электросопроотивление |
Ом*см |
1014 |
ГОСТ 6433.2 |
|
Относительное удлинение при разрыве отслоенного покрытия при температуре минус (45±3) ⁰С |
% |
100 |
ГОСТ 11262 |
|
Прочность покрытия при ударе, Дж/мм фактической толщины, не менее, при температуре:
плюс (60 ± 3)°С минус (45±3) ⁰С |
Дж/мм |
4 7 |
ГОСТ 51164 |
|
Диэлектрическая сплошность. Отсутствие пробоя при постоянном электрическом напряжении |
кВ/мм |
20 |
искровой дефектоскоп |
|
Устойчивость покрытия к термоциклированию, количество циклов без отслаивания и растрескивания покрытия при температуре от минус (60±3) ⁰С до плюс (20±3) ⁰С |
цикл |
10 |
ГОСТ 31448-2012 (приложение В) |
|
Исходное переходное сопротивление покрытия в 3%-ном водном растворе NaCl при температуре 23°С |
Ом∙м2 |
1010 |
ГОСТ Р 51164 (Приложение Г) |
СООТВЕТСТВУЮТ ТРЕБОВАНИЯМ ГОСТ Р 51164 И 9.602

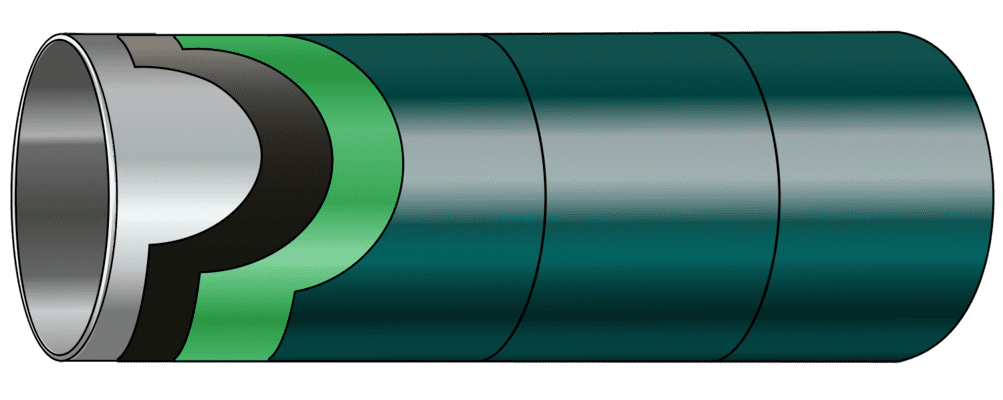

Композиция полиэтилена «НОВОПЛАСТ-ПЭ-БД» применяется для заводского полиэтиленового покрытия труб. Композиция применяется в качестве наружного защитного слоя заводского покрытия труб, используемых при строительстве трубопроводов подземной и подводной прокладки.
Композиция наносится методом боковой или кольцевой экструзии на очищенные и нагретые до заданной температуры трубы в виде расплава с заданной толщиной после нанесения адгезионной композиции
Цилиндр 170-210 °С
Головка 210-220 °С
Формующая головка 220 °С
Температура расплава 215-220 °С
Температуры являются предварительными и определяются в процессе конкретного применения материала на определенном типе оборудования
Полиэтилен высокой плотности черного цвета для изоляции стальных труб больших диаметров методом экструзии, обладает высокой прочностью, устойчивостью при нагревании и высоким сопротивлением к растрескиванию.
Особенности композиционных материалов для заводской изоляции труб системы «НОВОПЛАСТ»:
Композиция полиэтиленовая «НОВОПЛАСТ-ПЭ-БД» поставляется в полиэтиленовых мешках по 25 кг.
Транспортирование Композиция полиэтиленовая «НОВОПЛАСТ-ПЭ-БД» (пленка) производится всеми видами транспорта в крытых транспортных средствах, обеспечивающих сохранность транспортной тары и предохраняющих ее от попадания атмосферных осадков в соответствии с правилами перевозки грузов, действующими на каждом виде транспорта.
При перевозке железнодорожным транспортом композицию транспортируют в крытых вагонах повагонными отправками.
Хранение:Композицию хранят в сухом закрытом складском помещении, исключая попадание прямых солнечных лучей, на расстоянии не менее 1 м от нагревательных приборов при температуре не выше плюс 25°С и относительной влажности от 40 до 80%.
Гарантийный срок хранения композиции устанавливается 6 лет со дня ее изготовления.
