В наличии
Доставка:
Оплата:
Композиция «НОВОПЛАСТ-2СЛ» - гранулированный термоплавкий полимерный материал, получаемый на основе со-полимеров этилена и модифицирующих добавок. Композиция перерабатывается экструзионным методом. Применяется в качестве промежуточного слоя между стальной поверхностью и слоем полиэтилена в процессе изоляции труб, используемых при строительстве трубопроводов подземной и подводной прокладки. При использовании в составе покрытия для нефтяных труб, рекомендованный максимальный диаметр труб - 1020 мм. С температурой эксплуатации плюс 60 °С. В составе покрытий для газовых труб максимальный диаметр - 530 мм, с температурой эксплуатации не более плюс 50 °С.
Композиция термоплавкого адгезива «НОВОПЛАСТ-2СЛ» применяется для заводского полиэтиленового покрытия труб. Композиция применяется в качестве адгезионного слоя в процессе изоляции труб, предназначенных для транспортировки нефти (с температурой эксплуатации до плюс 60°С) и газа (с температурой эксплуатации до плюс 50°С), используемых при строительстве трубопроводов подземной и подводной прокладки.

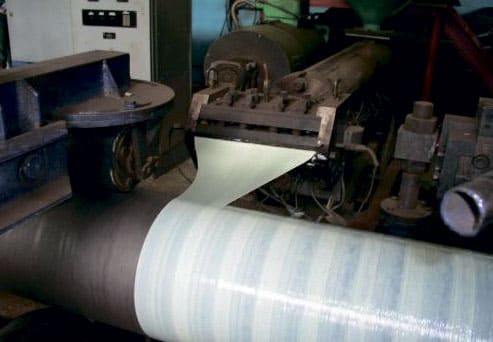

Композиция наносится методом боковой или кольцевой экструзии на очищенные и нагретые до заданной температуры трубы в виде расплава толщиной 250-400 мкм перед нанесением наружного полиэтиленового слоя.
Цилиндр 80-150 °С
Головка 160-170 °С
Формующая головка 170-180 °С
Температура расплава 180 °С
Температура трубы 190-200 °С
Температуры являются предварительными и определяются в процессе конкретного применения материала на определенном типе оборудования

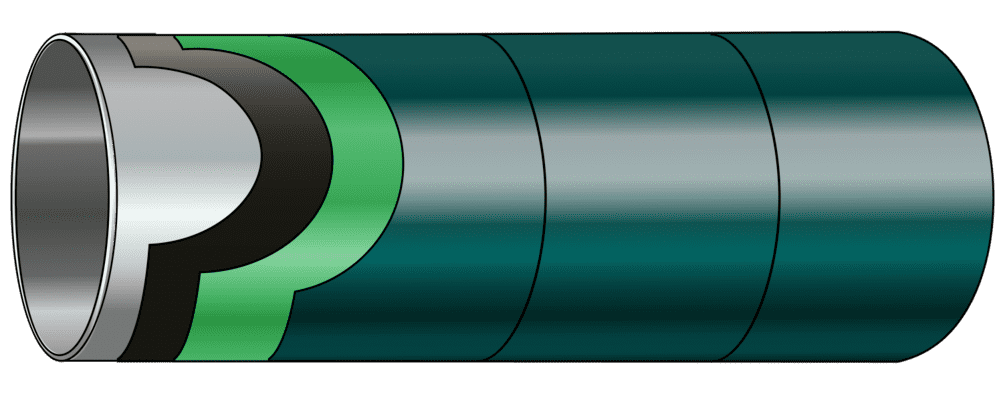

Адгезионная композиция «НОВОПЛАСТ-2СЛ» - применяется для заводского нанесения защитной изоляции на трубы в качестве универсального подклеивающего слоя полиэтиленового антикоррозионного покрытия труб.
| Наименование показателя | Ед. изм. | Норма | Метод испытания |
|---|---|---|---|
|

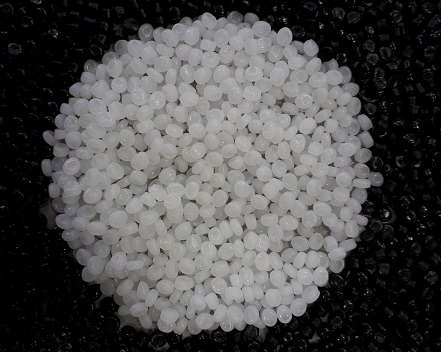

Внешний вид, цвет |
|
Гранулы, всех оттенков серого (или желтого) цвета |
Визуально, п. 5.2 ТУ |
|
Размер гранул |
мм |
2-6 |
п. 5.3 ТУ |
|
Показатель текучести расплава, (160ºС/5 кг), не менее |
г/10 мин |
3,0 |
ГОСТ 11645, п.5.4 ТУ |
|
Прочность при разрыве, не менее |
МПа |
6 |
ГОСТ 11262 |
|
Относительное удлинение при разрыве, не менее |
% |
400 |
ГОСТ 11262, п.5.5 ТУ |
|
Адгезия к стали не менее при 20 °С при 40 °С при 60 °С |
Н/см |
70 30 9 |
ГОСТ 411, п.5.6 ТУ |
|
Снижение адгезии к стали, после выдержки в воде в течение 1000 ч от исходной величины, не более при 20 °С при 40 °С при 60 °С |
% |
30 33 33 |
ГОСТ 411, п.5.6 ТУ |
|
Площадь отслаивания покрытия при поляризации, не более, при температуре 20 °С 40 °С 60 °С |
см2 |
4 8 15 |
ГОСТ Р 51164 (приложение В) |
|
Температура хрупкости, не выше |
°С |
-70 |
ГОСТ 16783 |
СООТВЕТСТВУЮТ ТРЕБОВАНИЯМ ГОСТ Р 51164 И 9.602
ИМЕЮТСЯ ПОЛОЖИТЕЛЬНЫХ ЗАКЛЮЧЕНИЙ НЕЗАВИСИМЫХ ЛАБОРАТОРИЙ О КАЧЕСТВЕ ПОКРЫТИЙ.
Особенности композиционных материалов для заводской изоляции труб системы «НОВОПЛАСТ»:
Композиция термоплавкого полимерного адгезива «НОВОПЛАСТ-2СЛ» поставляется в полиэтиленовых мешках по 25 кг.
Транспортирование композиции термоплавкого адгезива «НОВОПЛАСТ-2СЛ» производится всеми видами транспорта в крытых транспортных средствах, обеспечивающих сохранность транспортной тары и предохраняющих ее от попадания атмосферных осадков в соответствии с правилами перевозки грузов, действующими на каждом виде транспорта.
При перевозке железнодорожным транспортом композицию транспортируют в крытых вагонах повагонными отправками.
Хранение:Композицию хранят в сухом закрытом складском помещении, исключая попадание прямых солнечных лучей, на расстоянии не менее 1 м от нагревательных приборов при температуре не выше плюс 25°С и относительной влажности от 40 до 80%.
Гарантийный срок хранения композиции устанавливается 1 год со дня ее изготовления.
