Лента термоусаживающаяся радиационно-модифицированная ПОЛИТЕРМ
В наличии

Доставка:
- Самовывоз
- Собственная логистика
- Транспортная компания

Оплата:
- Безналичный расчет
В наличии
Доставка:
Оплата:
Лента термоусаживающаяся полиэтиленовая радиационно-модифицированная ПОЛИТЕРМ, предназначена для использования в качестве защитной обертки в комбинированных покрытиях на основе битумно-полимерных мастик «горячего нанесения», используемых для антикоррозионной защиты стальных магистральных, промысловых и технологических трубопроводов диаметром до 1220 мм включительно и отводов от них, при их капитальном ремонте и реконструкции с температурой эксплуатации до плюс 40 ºС.
Лента представляет собой рулонный материал, изготовленный методом экструзии с использованием термостабилизированных марок полиэтилена низкой плотности с последующей радиационной обработкой и ориентацией в продольном направлении
Лента термоусаживающаяся полиэтиленовая радиационно-модифицированная ПОЛИТЕРМ, предназначена для использования в качестве защитной обертки в комбинированных покрытиях на основе битумно-полимерных мастик, используемых для антикоррозионной защиты стальных магистральных, промысловых и технологических трубопроводов диаметром до 1220 мм включительно и отводов от них, при их капитальном ремонте и реконструкции с температурой эксплуатации до плюс 40 ºС.
Используется в конструкциях защитных покрытий №№ 11, 12, 13, 20, 21, 22 трубопроводов в соответствии с ГОСТ Р 511164 «Трубопроводы стальные магистральные. Общие требования к защите от коррозии» и конструкции № 13 в соответствии с ГОСТ 9.602 «Сооружения подземные. Общие требования к защите от коррозии».
Используется в конструкциях защитных покрытий №1 в соответствии СТО 001-72131966-2016, устанавливающий обязательные для применения требования для организаций системы ПАО «Транснефть», подрядных организаций, осуществляющих проектирование, строительство и ремонт трубопроводов, поставщиков сырья и комплектующих.

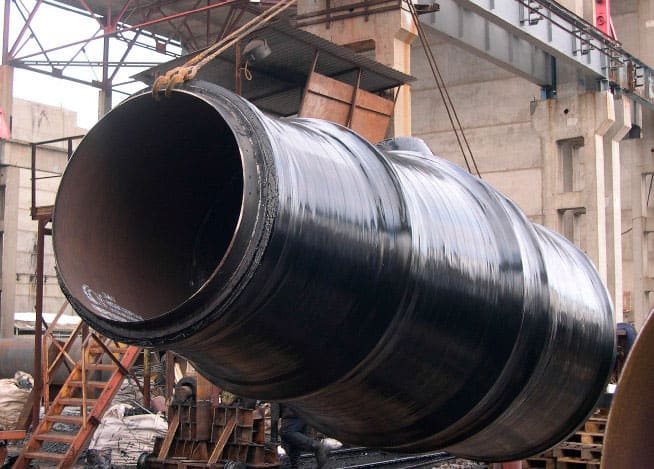

Лента наносится на трубопроводы механизированным способом или вручную с постоянным натяжением полотна. Нанесение ленты необходимо производить спирально, без гофр, морщин и складок, с нахлестом на предыдущий виток не менее 30 мм при однослойном нанесении, при двухслойном покрытии наносимый виток должен перекрывать уже уложенный на 50% его ширины плюс 30 мм.
Лента термоусаживающаяся полиэтиленовая радиационно-модифицированная «ПОЛИТЕРМ» выпускается в соответствии ТУ 2245-012-72131966-2016 (взамен ТУ 2245-017-09355006-2014) и СТО 001-72131966-2016
Лента представляет собой рулонный материал, изготовленный методом экструзии с использованием термостабилизированных марок полиэтилена низкой плотности с последующей радиационной обработкой и ориентацией в продольном направлении
Наименование показателей |
Типичные значения |
Толщина, не менее |
0,7 0,8 |
Ширина ленты в рулоне |
450 |
Длина ленты в рулоне при толщине: 0,7 0,8 |
140 110 |
Цвет |
Черный |
Прочность при разрыве при (20±5) ºС в продольном направлении, МПа |
12 |
Относительное удлинение при (20±5) °С при разрыве в продольном направлении, % |
200 |
Степень усадки в продольном направлении при (140±3)ºС, % |
10-30 |
Степень усадки в долевом направлении (релаксация) при (60±3) ºС, % |
4 |
Температура хрупкости |
Минус 60 |
Диэлектрическая сплошность |
5 |
Содержание гель-фракции |
40-80 |
Изменение относительного удлинения при разрыве после 1000 ч выдержки на воздухе, при (100±3)ºС от исходной величины, % |
25 |
Гарантийный срок хранения ленты — два года со дня изготовления
Лента может применяться по назначению по истечении гарантийного срока хранения, если в результате испытаний установлено ее соответствие требованиям настоящих ТУ, стандарта организации и продление срока согласовано с нашим предприятием.
Пример информации для заказа:
Лента термоусаживающаяся полиэтиленовая радиационно-модифицированная
«ПОЛИТЕРМ» 450 х 0,7 ТУ 2245-012-72131966-2016, СТО 001-72131966-2016
