В наличии
Доставка:
Оплата:
Геометрические параметры
| Наименование показателя | Ед. изм. | Норма | Допустимое отклонение |
|---|---|---|---|
|
Общая толщина ленты, не менее |
мм |
1,5 * |
- |
|
Ширина ленты в рулоне |
мм |
450, 225 * |
+5 |
|
Наружный диаметр рулона |
мм |
до 400 |
|
|
Длина ленты в рулоне, не менее |
м |
30 |
|
| Наименование показателя | Ед. изм. | Значение | Метод испытания | |
|---|---|---|---|---|
| Марка «Л» | Марка «3» | |||
|
Адгезия изоляционной полимерно-битумной ленты к загрунтованной стальной поверхности при температуре (20±3) °С не менее (метод сдвига) не менее (метод отслаивания) |
МПа Н/см |
0,2 10 |
0,2 10 |
ГОСТ Р 51164-98 |
|
ГОСТ 411 (метод Б) |
||||
|
Адгезия в нахлесте ленты к ленте при (20±3) °С , не менее |
Н/см |
7 |
ГОСТ 411 (метод Б) |
|
|
Прочность при разрыве при (20±5) °С в про-дольном направлении, не менее (определяется только для основы ленты) |
МПа |
12 |
ГОСТ 14236 |
|
|
Относительное удлинение при (20±5) °С при разрыве в продольном направлении, не менее (определяется только для основы ленты) |
% |
200 |
ГОСТ 14236 |
|
|
Изменение относительного удлинения при раз-рыве после 1000 ч выдержки на воздухе при (100±3) °С от исходной величины, не более |
% |
25 |
ГОСТ 14236 |
|
|
Водопоглощение за 1000 ч при (20±3) °С, не более |
% |
0,5 |
ГОСТ 4650 |
|
|
Температура хрупкости, не выше |
°С |
трещины и разрывы, мастичного слоя и отслоение |
ГОСТ 16783 |
|
|
-5 |
-20 |
|||
|
Диэлектрическая сплошность |
кВ/мм |
5 |
|
|
|
Грибостойкость, не более |
балл |
2 |
ГОСТ 9.048-9.049 |
|
| Назначение | Область применения | Температура эксплуатации | Нормативный документ |
|---|---|---|---|
| Внутренняя лента в защитных конструкциях полимерно-битумного типа | Трубопроводы различных назначений, диаметров и давлений | от минус 20 °С до плюс 40 °С в покрытии на основе полимерно-битумных лент |
ТУ 2245-013-72131966-2016, СТО 001-72131966-2016 |

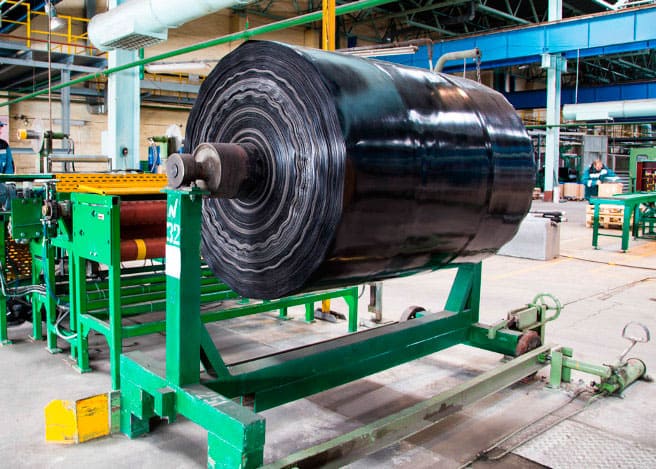

При изготовлении полимерно-битумных лент "Литкор-НК" применяется универсальное оборудование, позволяющее на этапе производства, за счет подбора полимерных лент-основ, задавать различные физические параметры выпускаемого материала. В качестве полимерных лент-основ используются как поливинилхлоридные ленты, так и полиэтиленовые ленты, включая радиационно- модифицированные (термоусаживающиеся).
• Технологичность применения материала, особенно при нанесении в зимних условиях и в условиях межсезонья, что обеспечивает высокую производительность изоляционных работ;
• Возможность нанесение покрытия на недостаточно подготовленную поверхность, нагрева поверхности трубы перед нанесением не требуется;
• Высокая пластичность мастичного слоя, что обеспечивает заполнение всех неровностей поверхности трубы, вследствие чего в зоне сварных швов не наблюдается шатрового эффекта;
• Высокая эластичность и биостойкость;
• Высокие диэлектрические свойства;
• Повышенная прочность на разрыв, даже при серьезных нагрузках.• Номера конструкций по ГОСТ Р 51164 «Трубопроводы стальные магистральные. Общие требования к защите от коррозии» - № 18, 21
• Номера конструкций по ГОСТ 9.602 «Сооружения подземные. Общие требования к защите от коррозии» - № 5, 6, 10
• Учетная запись Реестра ОВП АК «ТРАНСНЕФТЬ» - 60104-2242-5139, в соответствии с СТО 001-72131966-2016

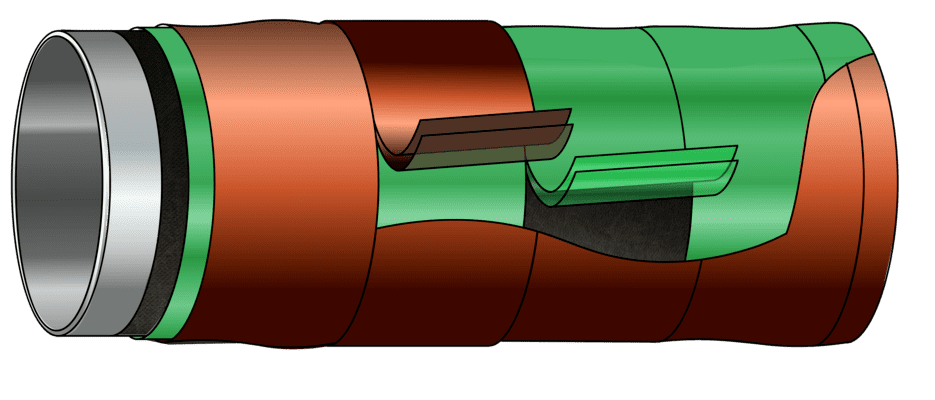

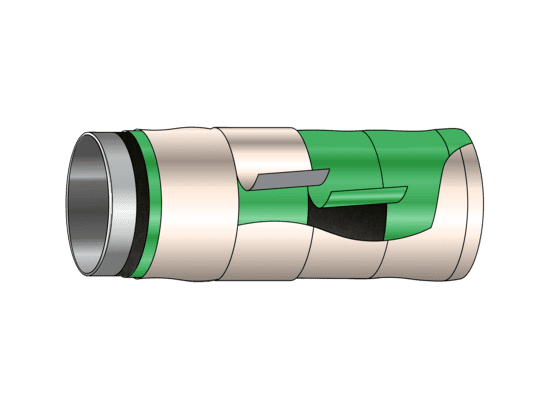

• Сертификат ГАЗСЕРТ, имеет разрешение на применение в Республике БеларусьПолимерно-битумная лента «ЛИТКОР-НК» является самоклеющимся рулонным материалом, изготовленным путем нанесения битумно-полимерной мастики на полимерную пленку-основу, защищенную антиадгезионной пленкой. Защитное покрытие наносится на полимерно-битумную грунтовку методом «холодного нанесения» ручным или механизированным способом. В качестве защитной обертки в покрытии применяется обертка полиэтиленовая «ПОЛИЛЕН-ОБ 40-ОБ-63». В зависимости от климатической зоны применения, выпускается два вида материала: «З» - универсальная, наносится при температуре окружающего воздуха от минус 20 °С до плюс 40 °С ; «Л» - летняя, наносится при температуре окружающего воздуха от минус 5 °С до плюс 40 °С .
Пример условного обозначения ленты при заказе летней марки на полиэтиленовой основе ПЭ:
«ЛИТКОР-Л-НК-ПЭ» 1,5 х 450 ТУ 2245-013-72131966-2016, СТО 001-72131966-2016
