Праймер Polilen Primer NK-122

Информация о продукте
В наличии

Доставка:

  • Самовывоз
  • Собственная логистика
  • Транспортная компания

Оплата:

  • Безналичный расчет

POLILEN 2135/350  Двухленточная изоляционная система на основе лент холодного нанесения с бутилкаучуковым адгезивом. Защитная система спроектирована для нанесения на стальные трубы в полевых условиях. Она также может быть использована для покрытия трубной арматуры, швов и для ремонта поврежденного изоляционного покрытия на действующих трубопроводах.

Защитная конструкция обеспечивает требования EN 12068:1998 класс C 50

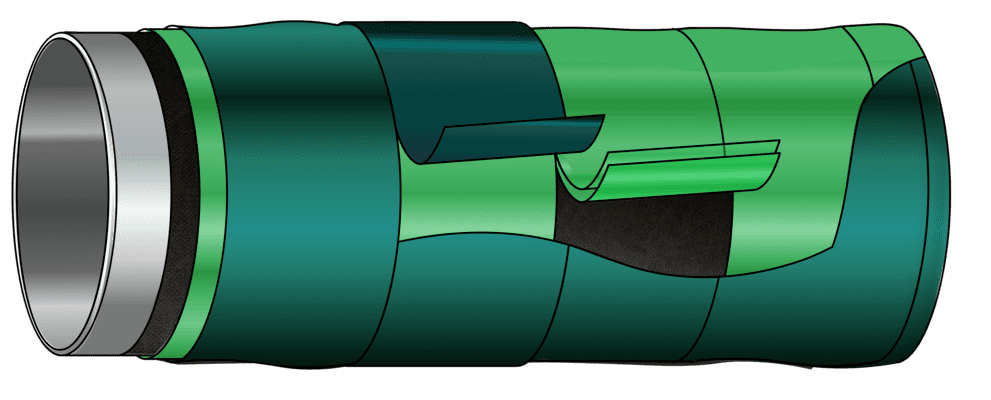

Система покрытия состоит из следующих компонентов:

POLILEN 2135 – эта лента обеспечивает основную функцию защиты от коррозии системы.
Она представляет из себя многослойную ленту, произведённую методом соэкструзии на основе термостабилизированного полиэтилена, дублированного с наружным и внутренним адгезивными слоями на основе бутилкаучука.  Благодаря такой структуре, слои ленты полностью склеиваются между собой в месте нахлёста, образуя покрытие рукавного типа, повышая надёжность изоляционного покрытия за счет увеличения адгезии и снижения газо- и водопроницаемости в местах нахлёста.

POLILEN 350 – эта лента обеспечивает функцию механической защиты системы.
Она представляет из себя многослойную ленту, произведённую методом соэкструзии на основе термостабилизированного полиэтилена, имеет только внутренний клеевой слой на основе бутилкаучука.
Высокая прочность внешнего полиэтиленового слоя и общая толщина ленты POLILEN350 обеспечивают отличную механическую защиту системы.

POLILEN Primer NK-122 – это жидкий продукт на основе бутилкаучука со специальными добавками, растворёнными в нефрасе. Получающаяся в результате смесь идеально подходит для ручного и механизированного нанесения на неровные, восстановленные и очищенные поверхности труб. POLILEN Primer NK-122 наносят на изолируемую поверхность до нанесения лент POLILEN 2135 and POLILEN 350.



Система покрытия состоит из следующих компонентов:

POLILEN 2135 – эта лента обеспечивает основную функцию защиты от коррозии системы.
Она представляет из себя многослойную ленту, произведённую методом соэкструзии на основе термостабилизированного полиэтилена, дублированного с наружным и внутренним адгезивными слоями на основе бутилкаучука. Благодаря такой структуре, слои ленты полностью склеиваются между собой в месте нахлёста, образуя покрытие рукавного типа, повышая надёжность изоляционного покрытия за счет увеличения адгезии и снижения газо- и водопроницаемости в местах нахлёста.

POLILEN 350 – эта лента обеспечивает функцию механической защиты системы.
Она представляет из себя многослойную ленту, произведённую методом соэкструзии на основе термостабилизированного полиэтилена, имеет только внутренний клеевой слой на основе бутилкаучука.
Высокая прочность внешнего полиэтиленового слоя и общая толщина ленты POLILEN350 обеспечивают отличную механическую защиту системы.

POLILEN Primer NK-122 – это жидкий продукт на основе бутилкаучука со специальными добавками, растворёнными в нефрасе. Получающаяся в результате смесь идеально подходит для ручного и механизированного нанесения на неровные, восстановленные и очищенные поверхности труб. POLILEN Primer NK-122 наносят на изолируемую поверхность до нанесения лент POLILEN 2135 and POLILEN 350.

ГЕОМЕТРИЧЕСКИЕ ПАРАМЕТРЫ

Обозначение параметров

Единица измерения

Стандартный размер

Ширина рулона

mm

50, 100, 150, 225

Длина ленты в рулоне

m

10, 30, 50, 180

Посадочный диаметр шпули

mm

41, 78

Данную ленту возможно произвести с другими размерами


ОСНОВНЫЕ СВОЙСТВА ЛЕНТ



Обозначение параметров

Ед.

Изм.

Значение

Методика испытаний

POLILEN 2135

POLILEN 350

Приблизительная толщина основы.

mm

0,48-0,57

≥0,47

ASTM D 1000

Приблизительная толщина адгезива (внутренний слой)

mm

0,1-0,15

≥0,16

ASTM D 1000

Приблизительная толщина адгезива (наружный слой)

mm

0,28-0,33

-

ASTM D 1000

Общая толщина

mm

≥0,85

≥0,63

ASTM D 1000

Цвет основы

-

Чёрный

Чёрный,

белый

-

сопротивление термическому старению

- прочность ленты

- удлинение ленты

S₁₀₀/S₀

S₁₀₀/S7₀

E₁₀₀/E₀

E₁₀₀/E7₀

1,07

0,9

1,1

0,9

 1,05

0,9

1,1

0,9

EN 12068 Приложение E

Tensile strength at 23 °C

N/mm

≥ 6

≥ 8

EN 12068 Приложение A

Относительное удлинение при 23 °C

%

≥ 200

≥ 200

EN 12068 Приложение A

СВОЙСТВА СИСТЕМЫ 2.96 mm: 2135-85 + 350-63

Прочность на отрыв от поверхности от трубы при температуре, °C


23

50

N/mm

1,2

0,2

EN 12068 Приложение С

Прочность на отрыв от заводского покрытия при температуре, °C


23

50

N/mm

0,8

0,05

EN 12068 Приложение С

Прочность на отрыв внутреннего слоя от

внутреннего слоя при температуре, °C

23

50

N/mm

2,5

0,2

EN 12068 Приложение В

Прочность на отрыв внешнего слоя от

внутреннего слоя при температуре, °C

23

50

N/mm

2,0

0,2

EN 12068 Приложение В

Прочность на отрыв внешнего слоя от

внешнего слоя при температуре, °C

23

50

N/mm

0,3

0,2

EN 12068 Приложение В

Сопротивление термическому старению

-Прочность на отрыв внутреннего слоя от внутреннего слоя

- Прочность на отрыв внешнего слоя от внутреннего слоя

- Прочность на отрыв внешнего слоя от внешнего слоя

- Прочность на отрыв от поверхности трубы

P₁₀₀/PT

 P₁₀₀/P70

 P₁₀₀/PT

 P₁₀₀/P70

 P₁₀₀/PT

 P₁₀₀/P70

 A₁₀₀/AT

 A₁₀₀/A7₀

1,1

1,0

1,1

1,0

1,0

1,0

1,4

1,1

EN 12068 Приложение E

Сопротивление нарушению катодного

соединения при температуре, °C

23

50

mm

10

10

EN 12068 Приложение K

Удельное электрическое сопротивление покрытия

Ω*m²

109

EN 12068 Приложение J

Стойкость к ударным нагрузкам

J

15

EN 12068 Приложение Н

Сопротивление вдавливанию остаточная толщина при температуре, °C

23

50

N/mm² mm

mm

10

1,5

1,0

EN 12068 Приложение G

Прочность на сдвиг от поверхности трубы

при температуре, °C

23

50

N/mm²

0,15

0,05

EN 12068 Приложение D

Прочность на сдвиг от полиэтиленовой заводской изоляции при температуре, °C


23

50

N/mm²

0,15

0,05

EN 12068 Приложение D


ОСНОВНЫЕ СВОЙСТВА ПРАЙМЕРА

Обозначение параметров

Единица измерений

Значение

Методика испытаний

Растворитель

Нефрас

-

Укрывистость

г/м2

0,1

-

Сухой остаток

%

25

ISO 1515

Вязкость

с

25

ASTM D1200

Плотность

г/см3

0,74

ASTM 1298



Условия хранения лент POLILEN 2135, POLILEN 350 и праймера POLILEN NK-122:

В складских помещениях или местах, защищенных от солнца и атмосферных осадков при температуре не ниже минус 50 °С и не выше плюс 50 °С.  При температуре окружающего воздуха ниже плюс 10 °С рулоны ленты необходимо выдержать не менее 48 ч в теплом помещении при температуре не ниже плюс 15 °С (но не выше плюс 45 °С).



Гарантийный срок: 24 месяца при соблюдении условий хранения.



Отправить

Похожие товары

Связаться с нами
