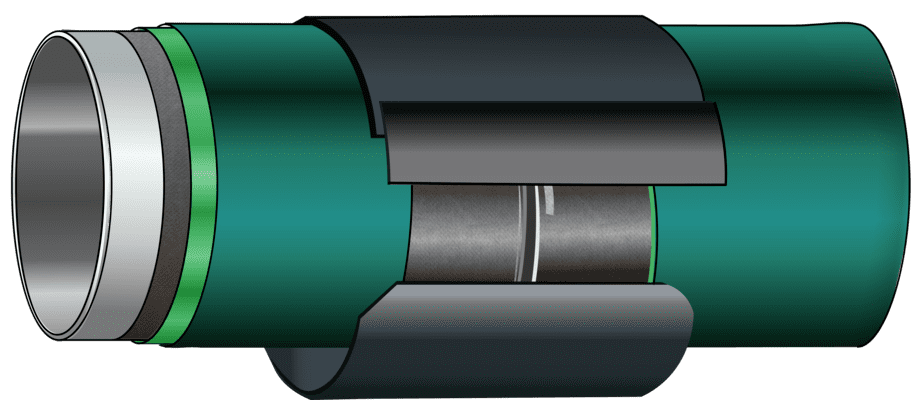

NOVORAD-ST – термоусаживающаяся полностью-охватывающая манжета. Манжета состоит из термосветостабилизированной радиационно-сшитой полиэтиленовой пленки-основы и термоплавкого адгезионного подслоя.
Защитная конструкция обеспечивает требования EN 12068:1998 класс C 60
Манжета NOVORAD-ST используется совместно с замковой пластиной NOVORAD-ZK и эпоксидным праймером NOVEP.
Полный комплект представляет из себя единую антикоррозийную систему, покрывающую поверхность трубы.
Термоусаживающиеся манжеты NOVORAD-ST обеспечивают внешнюю защиту сварных стыков труб, предназначенных для строительства, реконструкции и капитального ремонта трубопроводов подземной и подводной прокладки траншейным способом с засыпкой грунтом, с температурой постоянной эксплуатации от плюс 5 °С до плюс 60 °С. Манжеты предназначены для труб диаметром до 1422 мм включительно.
Термоусаживающиеся манжеты NOVORAD-ST обеспечивают внешнюю защиту сварных стыков труб, предназначенных для строительства, реконструкции и капитального ремонта трубопроводов подземной и подводной прокладки траншейным способом с засыпкой грунтом, с температурой постоянной эксплуатации от плюс 5 °С до плюс 60 °С. Манжеты предназначены для труб диаметром до 1422 мм включительно.
Манжета NOVORAD-ST используется совместно с замковой пластиной NOVORAD-ZK и эпоксидным праймером NOVEP.
|
Свойства системы NOVORAD-ST EN 12068 С HT 60 |
|||
|
Обозначение параметра |
Ед. изм. |
Типичные значения |
Метод испытания |
|
Толщина манжеты NOVORAD-ST |
мм |
≥2,0 |
|
|
Общая толщина покрытия |
мм |
≥2,2 |
ASTM D 1000 |
|
Цвет |
|
черный |
|
|
Стойкость к ударным нагрузкам при температуре 23°C |
Дж |
≥15 |
EN 12068 Приложение H |
|
Сопротивление покрытия RS100 RS100/RS70 |
Ω·м2 |
108 1,0 |
EN 12068 Приложение J |
|
Сопротивление нарушению катодного Соединения при температуре, °C 23 60 |
мм |
2,5 6,5 |
EN 12068 Приложение K |
|
Прочность на отрыв от поверхности трубы при температуре, °C 23 60 |
Н/мм |
16,0 2,0 |
EN 12068 Приложение С |
|
Прочность на отрыв от полиэтиленового заводского покрытия при температуре, °C 23 60 |
Н/мм |
16,0 2,0 |
EN 12068 Приложение С |
|
Прочность на отрыв слоя от слоя при температуре, °C 23 60 |
Н/мм |
12,0 1,5 |
EN 12068 Приложение В |
|
Прочность на сдвиг от поверхности трубы при температуре, °C 23 60 |
Н/мм2 |
5,0 1,0 |
EN 12068 Приложение D |
|
Прочность на сдвиг от полиэтиленового заводского покрытия при температуре, °C 23 60 |
Н/мм2 |
5,0 1,0 |
EN 12068 Приложение D |
|
Сопротивление термическому старению
- Относительное удлинение при разрыве - Прочность на отрыв слоя от слоя
|
A1₀₀/A7₀ P1₀₀/PT P1₀₀/P7₀ |
0,8 1,0 1,2 1,0 |
EN 12068 Приложение E |
|
Сопротивление вдавливанию Остаточная толщина при температуре, °C 23 60 |
Н/мм2
мм мм |
10
2,18 1,8 |
EN 12068 Приложение G |
|
Свойства замковой пластины NOVORAD-ZK |
|||
|
Обозначение параметра |
Ед. изм. |
Типичные значения |
Метод испытания |
|
Толщина |
мм |
≥1,4 |
ASTM D 1000 |
|
Цвет основы |
- |
черный |
- |
|
Усадка |
% |
≤ 12 |
ГОСТ 18616 |
|
Прочность на отрыв от полиэтиленового заводского покрытия |
Н/мм |
≥ 0,4 |
EN 12068 Приложение С |
|
Свойства эпоксидного праймера NOVORAD-EP |
||||
|
Обозначение параметра |
Ед. Изм. |
Типичные значения |
Метод испытания |
|
|
Комп.А (основа) |
Комп.Б (отвердитель) |
|||
|
Цвет |
- |
Черный |
От светло-желтого до бурого |
- |
|
Вязкость при 50 ºС |
мин |
≥ 5 |
≥ 1,0 |
ГОСТ 8420 |
|
Кроющая способность |
кг/м2 |
0,1 |
- |
|
Условия хранения: Рекомендуемая температура хранения от плюс 10°C до плюс 30°C.
Гарантийный срок: 24 месяца при соблюдении условий хранения
Информация для заказа:| Введите наименование из списка |
|
| Введите коэффициент потерь (0-10)% | |
| Введите диаметр трубопровода (мм) | |
| Введите протяженность трубопровода (м) | |
| Рекомендованная ширина материала (мм) | 110 |
| Введите ширину материала (мм) | |
| Величина нахлеста (мм) | |
| Расход лент шириной 450 мм на трубопровод диаметром 219 протяженностью 1000 м в: | |
| Вес расчетный | |
| в 1 слой | в 2 слоя (50% ширины + нахлест) |
| 527 кг | 1168 кг |
