Комплект для изоляции «ПОЛИЛЕН-Т»

Геометрические параметры

Наименование показателя	Ед. изм.	Норма	Допустимое отклонение
Общая толщина полотна	мм	0,63	±0,03
Ширина лент и оберток в рулонах	мм	450, 225, 150	+5
Длина ленты в рулоне, не менее	м	170	±1,5

Основные свойства

Наименование показателя	Ед. изм.	Значение		Метод испыта-ния
Наименование показателя	Ед. изм.	Лента	Обертка	Метод испыта-ния
Цвет		черный	черный, белый
Общая толщина	мм	0,63	0,63	ГОСТ 17035
Прочность при разрыве, не менее	Н/см	50	80	ГОСТ 14236
Относительное удлинение при разрыве, не менее	%	200	200	ГОСТ 14236
Изменение относительного удлинения при раз-рыве после выдержки при температуре (100±3) °С в течение 1000 ч, не более	%	25	25	ГОСТ 411 (метод В)
Адгезия к праймированной стали, не менее	Н/см	15		ГОСТ 411
Адгезия в нахлесте, не менее	Н/см	5,0		ГОСТ 411
Адгезия в нахлесте к ленте, не менее	Н/см		5,0	ГОСТ 411
Адгезия к праймированной стальной поверхности после выдержки в воде в течение 1000 ч, не менее	Н/см	15,0		ГОСТ 411
Адгезия к стали после выдержки на воздухе в течение 1000 ч при температуре (100±3) °С, не менее	Н/см	15,0		ГОСТ 411
Температура хрупкости, не выше	°С	-60	-60	ГОСТ 16783
Водопоглощение в течение 1000 часов, при +20 °C, не более	%	0,5	0,5	ГОСТ 4650
Грибостойкость, не более	балл	2	2	ГОСТ 9.048-9.052

Назначение	Область применения	Температура эксплуатации	Нормативный документ
Комплект покрытия для защиты наружной поверхности трубопроводов	Трубопроводы различных назначений, диаметров и давлений	до плюс 60 °С (краткосрочно плюс 80 °С)	ТУ 2245-019-09355006-2014

Уникальная технология производства.

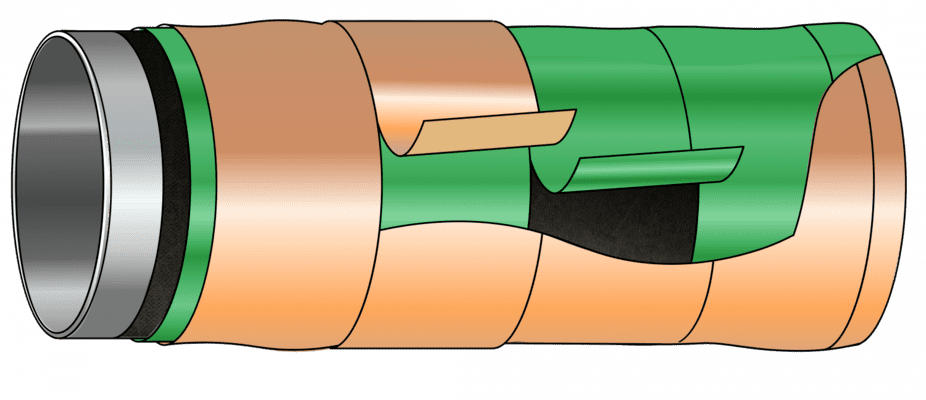

Лента и обертка представляют собой многослойные материалы, полученные со-экструзионно-каландровым способом на основе термостабилизированного полиэтилена, дублированные с адгезионным слоем на основе бутилкаучука. Праймер представляет собой каучуково-смоляную наполненную ингибированную композицию, растворенную в органических растворителях.

Покрытие «ПОЛИЛЕН-Т» устойчиво к химическому действию кислот, щелочей и обеспечивает длительную подземную эксплуатацию даже в сильно засоленных грунтах. Оно обладает высокими диэлектрическими свойствами, имеет высокую адгезионную связь со сталью. Специально подобранный состав всех материалов, входящих в комплект «ПОЛИЛЕН-Т», обеспечивает повышенную сопротивляемость сдвигу при рабочих температурах до 80 °С.

Основные преимущества.

Технология нанесения является наиболее доступной и производительной, не требует высокой квалификации обслуживающего персонала, громоздкого оборудования по приготовлению и нанесению битумных мастик и способствует высокой производительности сменного шага изоляционно-укладочной колонны.

Кроме того, полимерные ленты не токсичны и процесс их нанесения безопасен по отношению к обслуживающему персоналу и окружающей среде. При их нанесении не требуется открытого пламени, специального оборудования для отверждения. Качество нанесения покрытия легко контролируется.

Соответствует требованиям:
• Номера конструкций по ГОСТ Р 51164-98 «Трубопроводы стальные магистральные. Общие требования к защите от коррозии» - № 10, 17

Информация для заказа

Пример условного обозначения комплекта «ПОЛИЛЕН-Т» с номинальной толщиной 0,63 мм, шириной 450 мм и длиной полотна в рулоне 170 м:

Комплект для изоляции «ПОЛИЛЕН-Т» 450 х 170 ТУ 2245-019-09355006-2014

Комплект предназначен для применения в качестве покрытия «холодного нанесения», используемого для антикоррозионной защиты наружной поверхности стальных трубопроводов и отводов от них при строительстве и ремонте с температурой эксплуатации до плюс 60 °С , краткосрочно до плюс 80 °С. Нанесение изоляционного покрытия производится в полевых условиях с помощью механизированных комплексов. Эта процедура может выполняться и вручную
