Обертка защитная Полилен 40-ОБ-63
В наличии

Доставка:
- Самовывоз
- Собственная логистика
- Транспортная компания

Оплата:
- Безналичный расчет
В наличии
Доставка:
Оплата:

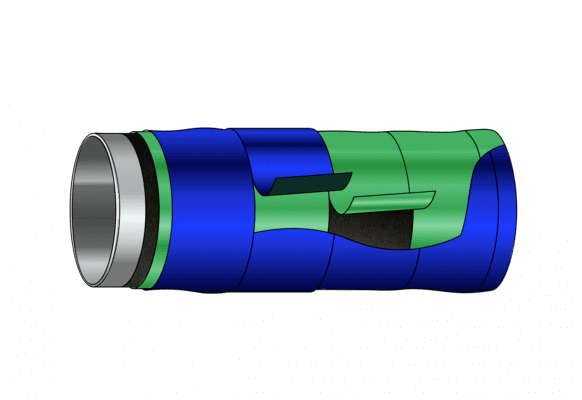

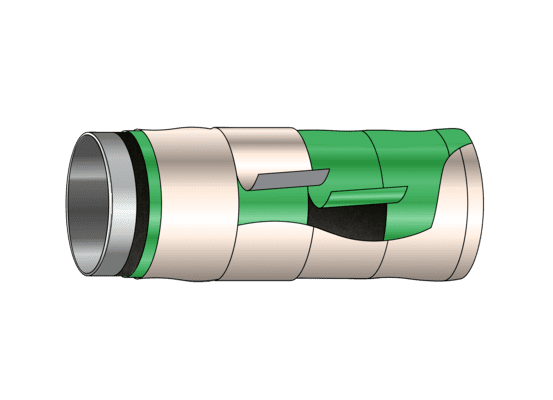

Полилен 40 об 63 — это четырехслойная обертка для защиты трубопроводов и других конструкций. Она создана на основе термостабилизированного полиэтилена и адгезива на бутилкаучуковой основе.
Обертка может использоваться в качестве наружного слоя в защитных конструкциях трубопроводов, а также для защиты от механических повреждений изоляционных покрытий.
Обертка защитная на полиэтиленовой основе Полилен изготовлена с использованием технологии коэкструзии-каландрирования, в ходе которой слои разного состава свариваются вместе в расплавленном состоянии.
Невозможность смешивания компонентов обертки Полилен обеспечивает устойчивость структуры и характеристик в каждом слое, на границах между слоями и в общем композитном материале.
Назначение | Область применения | Диапазон температуры эксплуатации | Нормативный документ |
---|---|---|---|
Для защиты от механических повреждений изоляци-онных покрытий наружной поверхности трубопровода | Трубопроводы различного диаметра, давления, используемого носителя | от -60°C до +40°C в защитных полимерных покрытиях |
ТУ 2245-004-01297858-99, ТУ 2245-010-72131966-2016, СТО 001-72131966-2016 |
Особенность материалов серии «ПОЛИЛЕН» заключается в их структуре. Ленты и обертки на полиэтиленовой основе из этой серии производятся методом со-экструзионно-каландровой технологии, которая предполагает сваривание слоев разных композиций в расплавленном состоянии. Это дает высокие диэлектрические свойства, а также высокую адгезию как со сталью, так и с полиэтиленом.
Защитной обертке 40 ОБ 63 для подготовки и нанесения битумных составов достаточно сравнительно небольшого оборудования, что способствует высокой производительности сменного шага изоляционно-укладочной колонны.
При их нанесении не требуется использование открытого пламени или специального оборудования для отверждения, что обеспечивает удобство контроля за качеством нанесения.
Наименование показателя | Ед. изм. | Норма | Допустимое отклонение |
---|---|---|---|
Ширина в рулоне |
мм |
450, 225, 150 |
±5 |
Длина в рулоне, не менее, при толщине 0,6 мм |
м |
170 |
- |
Наименование показателя | Ед. изм. | Значение | Метод испытания |
---|---|---|---|
Цвет |
|
черный, белый |
|
Общая толщина, не менее |
|
0,6 мм |
ГОСТ 17035 |
При температуре 20±5 °С прочность при разрыве в продольном направлении не менее |
МПа |
12 |
ГОСТ 14236 |
При температуре 20±5 °С относительное удлинение при разрыве в продольном направлении, не менее |
% |
200 |
ГОСТ 14236 |
При температуре 20±5 °С изменение относительного удлинения при разрыве после 1000 ч выдержки на воздухе не превышает |
% |
25 |
ГОСТ 14236 |
При температуре 20±3°С адгезия в нахлесте об/об к изоляционной обертке не менее |
Н/см |
5,0 |
ГОСТ 411 |
При температуре 20±3°С водопоглощение за 1000 ч не превышает |
% |
0,5 |
ГОСТ 4650 |
Температура хрупкости, не выше |
°C |
-60 |
ГОСТ 16783 |
Диэлектрическая сплошность, не менее |
кВ/мм |
5 |
|
Грибостойкость, не более |
балл |
2 |
ГОСТ 9.048-9.052 |

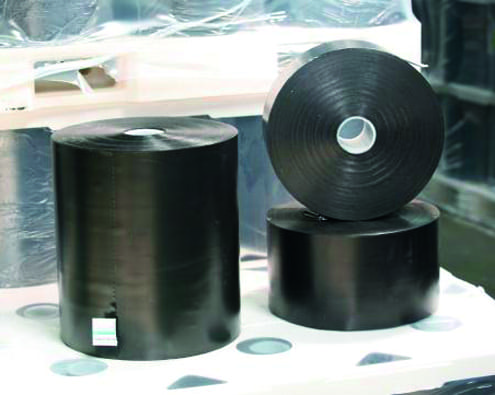

Компания «Комплексные системы изоляции» предлагает обертку Полилен 40 ОБ 63 для защиты трубопроводов в рулонах которые упакованы в пластиковые гильзы. Обертка не повреждается при намотке и полностью используется. Каждый рулон помечен ярлыком и защищен пленкой. При хранении рулонов не должно быть более 2-х ярусов на поддоне. При хранении рулонов не должно быть более двух ярусов на поддоне. Полилен может быть транспортирован в количестве до двух слоев, упакованных в защитный каркас.
Обозначение полиэтиленовой обертки для изоляции нефтегазопроводов ПОЛИЛЕН ОБ 63 с номинальной толщиной 0,6 мм, шириной 450 мм и длиной в рулоне 170 метров, представлено в виде:
