В наличии
Доставка:
Оплата:
Применяется в качестве наружного защитного слоя двухслойного и трехслойного заводского покрытия труб, используемых при строительстве трубопроводов подземной и подводной прокладки.

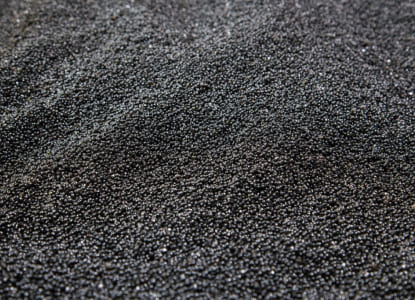

Композиция полиэтилена «НОВОПЛАСТ-ПЭ» применяется для заводского полиэтиленового покрытия труб. Композиция применяется в качестве наружного защитного слоя двухслойного и трехслойного заводского покрытия труб, используемых при строительстве трубопроводов подземной и подводной прокладки.
Композиция наносится методом боковой или кольцевой экструзии на очищенные и нагретые до заданной температуры трубы в виде расплава с заданной толщиной после нанесения композиции термоплавкого полимерного адгезива
| Цилиндр | 170–210 °С |
| Головка | 210–220 °С |
| Формующая головка | 220 °С |
| Температура расплава | 215–220 °С |
Температуры являются предварительными и определяются в процессе конкретного применения материала на определенном типе оборудования
Композиция полиэтилена «НОВОПЛАСТ-ПЭ» - применяется для нанесения наружного слоя покрытия при изоляции труб с температурой эксплуатации до 60 °С
Композиция полиэтилена «НОВОПЛАСТ-ПЭ-80» - для нанесения наружного слоя покрытия при изоляции труб с температурой эксплуатации до 80 °С
|
Наименование показателя |
Ед. изм. |
Норма |
|
|---|---|---|---|
|
НОВОПЛАСТ-ПЭ |
НОВОПЛАСТ-ПЭ-80 |
||
|
Показатель текучести расплава (190ºС/2,16 кг) |
г/10 мин |
0,2 – 0,5 (по согласованию с потребителем возможно увеличение значения) |
|
|
Предел текучести при растяжении |
МПа |
9,8 |
|
|
Прочность при разрыве при температуре |
МПа |
|
|
|
плюс (20±5) 0С |
12 |
||
|
плюс (60±5) 0С |
10 |
||
|
Относительное удлинение при разрыве, при температуре: |
% |
|
|
|
минус (40±3) °С |
100 |
100 |
|
|
плюс (20±5) °С |
600 |
350 |
|
|
Температура размягчения по Вика |
0С |
80 |
|
|
Температура хрупкости |
0С |
Минус 70 |
|
|
Стойкость к растрескиванию под напряжением при температуре плюс (50±3) °С |
час |
1000 |
|
|
Прочность покрытия при ударе при температуре: |
Дж/мм |
|
|
|
плюс (20±5) °С |
5 |
||
|
плюс (60±3) °С |
3 |
||
|
Сопротивление покрытия вдавливанию (пенетрации),при температуре: |
мм |
|
|
|
плюс (20±5) °С |
0,2 |
0,2 |
|
|
плюс (60±3) °С |
0,3 |
0,3 |
|
|
плюс (80±3) °С |
- |
0,4 |
|
|
Устойчивость покрытия к термоциклированию, количество циклов без отслаивания и растрескивания покрытия, не менее, в диапазоне температур от минус (60±3) до плюс (20±5) °С |
цикл |
10 |
|
Особенности композиционных материалов для заводской изоляции труб системы «НОВОПЛАСТ»:
Композиция полиэтиленовая «НОВОПЛАСТ-ПЭ» поставляется в полиэтиленовых мешках по 25 кг.
Транспортирование Композиция полиэтиленовая «НОВОПЛАСТ-ПЭ» производится всеми видами транспорта в крытых транспортных средствах, обеспечивающих сохранность транспортной тары и предохраняющих ее от попадания атмосферных осадков в соответствии с правилами перевозки грузов, действующими на каждом виде транспорта.
При перевозке железнодорожным транспортом композицию транспортируют в крытых вагонах повагонными отправками.
Композицию хранят в сухом закрытом складском помещении, исключая попадание прямых солнечных лучей, на расстоянии не менее 1 м от нагревательных приборов при температуре не выше плюс 25°С и относительной влажности от 40 до 80%.
Гарантийный срок хранения композиции устанавливается 6 лет со дня ее изготовления.
| Введите наименование из списка |
|
| Введите коэффициент потерь (0-10)% | |
| Введите диаметр трубопровода (мм) | |
| Введите протяженность трубопровода (м) | |
| Рекомендованная ширина материала (мм) | 110 |
| Введите ширину материала (мм) | |
| Величина нахлеста (мм) | |
| Расход лент шириной 450 мм на трубопровод диаметром 219 протяженностью 1000 м в: | |
| Вес расчетный | |
| в 1 слой | в 2 слоя (50% ширины + нахлест) |
| 527 кг | 1168 кг |
