В наличии
Доставка:
Оплата:

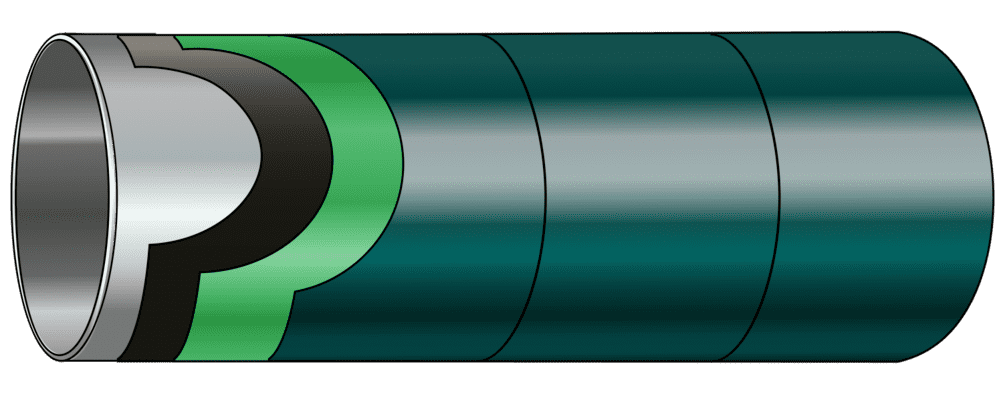

Применяется в качестве промежуточного слоя между стальной поверхностью и слоем полиэтилена в процессе изоляции труб большого диаметра.
Адгезионная композиция «НОВОПЛАСТ-3СЛ» применяется для заводского полиэтиленового покрытия труб. Композиция применяется в качестве адгезионного (клеевого) подслоя в конструкции наружного заводского покрытия труб, используемых при строительстве трубопроводов подземной и подводной прокладки.
Композиция наносится методом боковой или кольцевой экструзии на очищенные и нагретые до заданной температуры трубы в виде расплава толщиной 250-400 мкм перед нанесением наружного полиэтиленового слоя.
Цилиндр 120-200 °С
Головка 200-220 °С
Формующая головка 220 °С
Температура расплава 220 °С
Температура трубы 190-210 °С
Температуры являются предварительными и определяются в процессе конкретного применения материала на определенном типе оборудования
Адгезионная композиция «НОВОПЛАСТ-3СЛ» - применяется для заводского нанесения защитной изоляции на трубы в качестве подклеивающего слоя полиэтиленового антикоррозионного покрытия труб больших диаметров.
| Наименование показателя | Ед. изм. | Норма | Метод испытания |
|---|---|---|---|
|

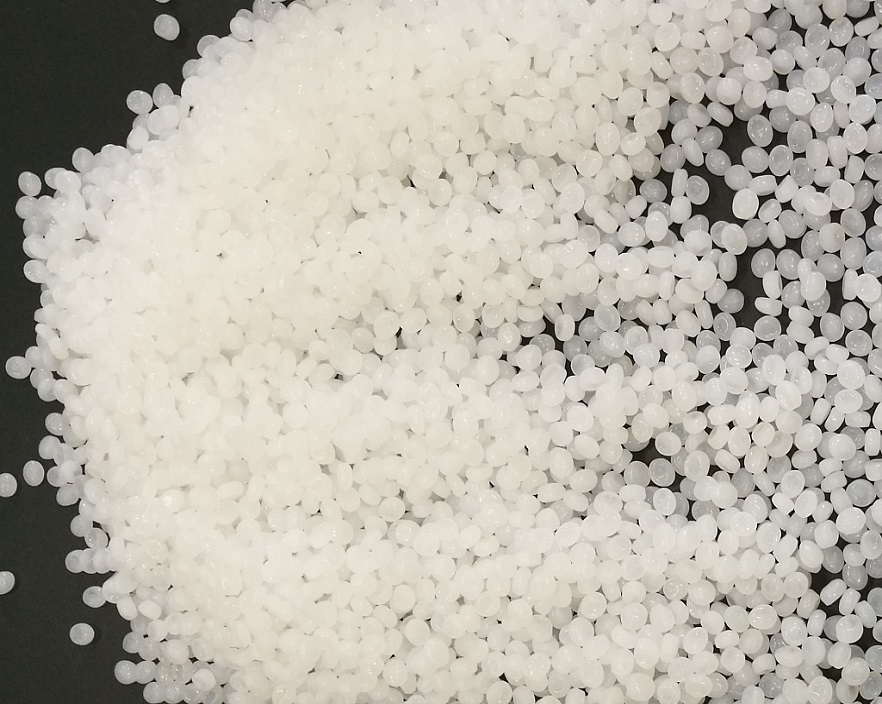

Внешний вид, цвет |
- |
Гранулы, всех оттенков серого (или желтого) цвета |
Визуально, п. 5.2 |
|
Размер гранул |
мм |
43618 |
п. 5.3 |
|
Индекс текучести расплава (190ºС/2,16 кг) |
г/10 мин |
2,0 |
ISO 1133:1997, п.5.4 |
|
Температура размягчения |
°С |
100 95 |
ISO 11359-3 ГОСТ 15088 |
|
Напряжение на пределе текучести при разрыве при температуре (23±2)°С |
МПа |
8 |
ГОСТ 11262 |
|
Относительное удлинение при разрыве при температуре (23±2)°С |
% |
500 |
ГОСТ 11262 |
|
Температура хрупкости |
°С |
-70 |
ГОСТ 16783 (динамический метод, вариант В) |
|
Водопоглощение через 1000 ч выдержки в воде при температуре 80°С, %, не менее/более |
|
1 |
ГОСТ 4650 |
|
Период индукции окисления при температуре 200°С и потоке кислорода 100 мм/мин |
мин |
20 |
ISO 11357-6:2002 |
|
Адгезия, при температурах испытаний:
(23±2)°С (60±3)°С |
Н/см |
200 80 |
п. 5.6 |
|
Адгезия покрытия при (23±2)°С после 1000 ч выдержки в воде при температуре 80 °С |
Н/см |
100 |
п. 5.8 |
|
Площадь катодного отслаивания покрытия, при температуре плюс (60±3) ⁰С |
см2 |
10 |
ГОСТ Р 51164 |
СООТВЕТСТВУЮТ ТРЕБОВАНИЯМ ГОСТ Р 51164 И 9.602
Особенности композиционных материалов для заводской изоляции труб системы «НОВОПЛАСТ»:
Пример сокращенного наименования композиции при заказе и в других документах:
Упаковка и транспортировка:
Адгезионная композиция «НОВОПЛАСТ-3СЛ» поставляется в полиэтиленовых мешках по 25 кг.
Транспортирование композиции «НОВОПЛАСТ-3СЛ» производится всеми видами транспорта в крытых транспортных средствах, обеспечивающих сохранность транспортной тары и предохраняющих ее от попадания атмосферных осадков в соответствии с правилами перевозки грузов, действующими на каждом виде транспорта.
При перевозке железнодорожным транспортом композицию транспортируют в крытых вагонах повагонными отправками.
Хранение:
Композицию хранят в сухом закрытом складском помещении, исключая попадание прямых солнечных лучей, на расстоянии не менее 1 м от нагревательных приборов при температуре не выше плюс 25°С и относительной влажности от 40 до 80%.
Гарантийный срок хранения композиции устанавливается 1 год со дня ее изготовления.
| Введите наименование из списка |
|
| Введите коэффициент потерь (0-10)% | |
| Введите диаметр трубопровода (мм) | |
| Введите протяженность трубопровода (м) | |
| Рекомендованная ширина материала (мм) | 110 |
| Введите ширину материала (мм) | |
| Величина нахлеста (мм) | |
| Расход лент шириной 450 мм на трубопровод диаметром 219 протяженностью 1000 м в: | |
| Вес расчетный | |
| в 1 слой | в 2 слоя (50% ширины + нахлест) |
| 527 кг | 1168 кг |
