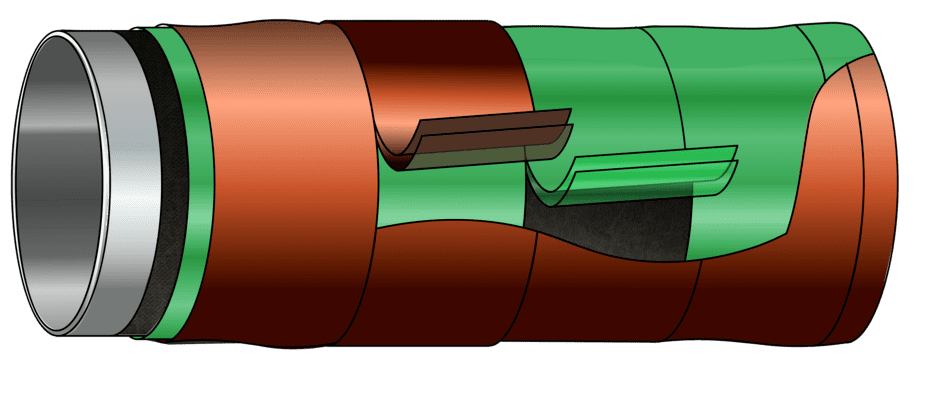

Материал «НОВОРАМ» получают путем совмещения расплава мастики специальной рецептуры с армирующей стекло-сеткой. Для предотвращения слипания материал, перед намоткой в рулон, прокладывается с одной или двух сторон антиадгезионной пленкой, ширина которой больше, чем ширина ленты на 30 - 50 мм. Применяется в качестве армированного мастичного слоя в конструкциях наружных комбинированных изоляционных покрытий для защиты от подземной коррозии поверхности линейной части стальных трубопроводов диаметром до 1420 мм включительно. Для изоляции трубопровода диаметром до 530 мм (включительно) в качестве полиэтиленовой обертки с адгезионным слоем используется полимерно-битумная лента «ЛИТКОР-НК».
| Назначение | Область применения | Температура эксплуатации | Нормативный документ |
|---|---|---|---|
| Внутренняя лента в защитных конструкциях полимерно-битумного типа | Трубопроводы различных назначений, диаметров и давлений | от минус 20 °С до плюс 35 °С в покрытии на основе полимерно-битумных лент | ТУ 5774-014-09355006-2013 |
Для изоляции трубопроводов до 1420 мм (включительно), в качестве защитной обертки допускается применение полимерно-битумной ленты «ЛИТКОР-НК» на полиэтиленовой радиационно-модифицированной основе.
• Высокая технологичность применения материала, особенно при нанесении в зимних условиях и в условиях межсезонья, что обеспечивает высокую производительность изоляционных работ.
• Нанесение покрытия на недостаточно подготовленную поверхность, нагрева поверхности трубы перед нанесением не требуется.
• Высокая пластичность мастичного слоя, что обеспечивает заполнение всех неровностей поверхности трубы, вследствие чего в зоне сварных швов не наблюдается шатрового эффекта.
• Высокая степень антикоррозийной защиты трубопроводов.
• Высокая эластичность и биостойкость.
• Высокие диэлектрические свойства.
• Повышенная прочность на разрыв, даже при серьезных нагрузках.
• Долговечность и повышенная износостойкость.
• Широкий спектр применения.• Номера конструкций по ГОСТ Р 51164-98 «Трубопроводы стальные магистральные. Общие требования к защите от коррозии» - № 12, 22
• Номера конструкций по ГОСТ ИСО 9.602-2005 «Сооружения подземные. Общие требования к защите от коррозии» - № 7, 13
Геометрические параметры
| Наименование показателя | Ед. изм. | Норма | Допустимое отклонение |
|---|---|---|---|
|
Общая толщина ленты |
мм |
1,7 |
±0,2 |
|
Ширина ленты в рулоне |
мм |
450 * |
±5 |
|
Наружный диаметр рулона |
мм |
400 * |
±10 |
|
Длина ленты в рулоне, не менее |
м |
60 |
|
| Наименование показателя | Ед. изм. | Норма | Метод испытания |
|---|---|---|---|
|
Гибкость на брусе с радиусом закругления 10 мм |
°С |
-20 |
ГОСТ 2678 |
|
Адгезионная прочность конструкции покрытия (сталь – грунтовка – «НОВОРАМ») методом отслаивания (под углом 90°, v=100 мм/мин), не менее при температуре (23±2) °С |
Н/см |
15,0 |
ГОСТ 411 (метод А) |
|
Адгезионная стойкость конструкции покрытия (сталь – грунтовка – «НОВОРАМ») при сдвиге (v=50 мм/мин), не менее при температуре (23±2) °С при температуре (35±2) °С |
МПа |
0,2 0,15 |
ГОСТ 14759 |
|
Водопоглощение материала через 1000 часов выдержки в воде при температуре (60±2) °С, не более |
% |
5 |
ГОСТ 4650 |
|
Водопоглощение материала через 3000 часов выдержки в воде при температуре (40±2) °С, не более |
% |
5 |
ГОСТ 4650 |
|
Грибостойкость, не более |
балл |
2 |
ГОСТ 9.048-9.049 |
Пример условного обозначения ленты при заказе материала:
| Введите наименование из списка |
|
| Введите коэффициент потерь (0-10)% | |
| Введите диаметр трубопровода (мм) | |
| Введите протяженность трубопровода (м) | |
| Рекомендованная ширина материала (мм) | 110 |
| Введите ширину материала (мм) | |
| Величина нахлеста (мм) | |
| Расход лент шириной 450 мм на трубопровод диаметром 219 протяженностью 1000 м в: | |
| Вес расчетный | |
| в 1 слой | в 2 слоя (50% ширины + нахлест) |
| 527 кг | 1168 кг |
